building floor TMD

Solution

Building

진동 저감장치 : TMD (Tuned Mass Damper)



진동이 발생되는 시스템(구조체)에 또 다른 진동 시스템을 부가하여, 시스템의 진동 응답을 효과적으로 저감시킬 수 있는 방법.

TMD 작동 원리

TMD 작동 원리 및 효과

•주 구조물에 부가 Spring-Mass-Damper System으로 구성된 Dynamic Absorber 설치

•주 구조물과 공진영역에서 Dynamic Absorber Mass의 역할(In-Phase / Out-of-Phase)로 진동응답 감소시킴

•즉, 기존 구조체에 위상이 반대인 반작용력을 가하여 진동응답 저감시키는 방식



강성(k, spring), 감쇠(c, damper)를 부가 질량(m, mass)을 설치하여, 진동 특성을 대상 시스템에 동조(tuning)시키면, 대상시스템의 진동에너지를 효율적으로 흡수하여 진동을 저감 시킴.

TMD 제작/설치 절차

  1. ​진동문제가 있는 현장에 대하여, 진동레벨 평가 및  동특성 시험 수행

  2. 시험결과를 바탕으로  TMD 설계 parameter (질량,강성,감쇠) TMD 설계 및 제작

  3. 제작된 TMD에 대하여 전수 검수 및 시험 성적서 발급

  4. 현장 설치 및 사후 평가

    • TMD 설치 작업 및 진동레벨 평가 (전/후 레벨 비교)

업무 절차

건물용 TMD model

​바닥 진동 저감을 위한 TMD

​설치 방법에 따라  OA floor type 과 Hanging tpye 2가지로 구분됨

TMD 재고 현황에 따라 3주내로 납품 가능
(현재 공장 이전중, 23년 5월 이후 가능)

F-TMD specification
설치 방법에 따른 TMD구분

​건물용 TMD 적용 사례

건물용 TMD 적용사례

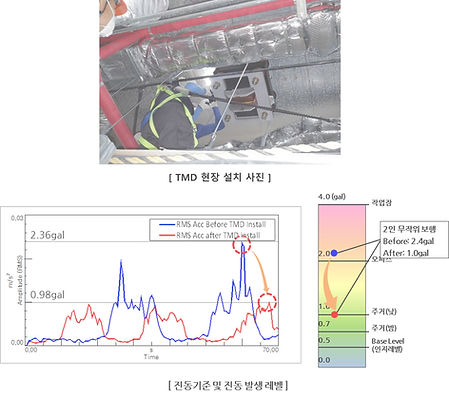

건물용 TMD 사례1

건물용 TMD Application #1

  • 용도 : Office (기준: 2.0gal / 현장기준)

  • 내용 : 보행진동시 사용성능 향상을 위한 Dynamic Absorber 효과 검증

  • 설치 전 평가결과 :  보행진동 시험 결과 2.4gal로서 현장의 진동 제한치를 약 20% 초과하는 수준.

  • 대책적용 : 4개층에 Dynamic Absorber 13ea 적용으로 위치별로 최대 58% 진동 저감함

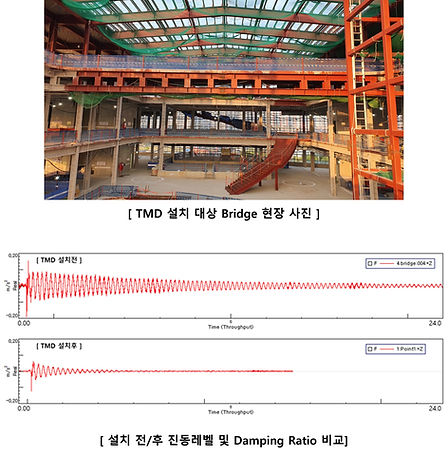

건물용 Application #2

  • 용도 : Office Bridge (기준: 2.0gal / 현장기준)

  • 내용 : Bridge 구간 보행진동시 사용성능 향상을 위한 Dynamic Absorber 설치 및 진동저감

  • 설치 전 평가결과 :  힐드롭 시험 결과 5.28gal로 측정됨.

  • 대책적용 : 2개소 Bridge 구간에 Dynamic Absorber 8ea 적용으로 최대 55% 저감하였으며, Damping Value는 대폭 상승함.

건물용 TMD 사례2
건물용 TMD 사례3

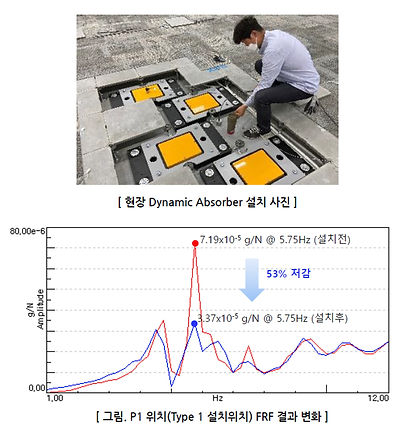

건물용 TMD Application #3

  • 용도 : Office (기준: 2.0gal / 현장기준)

  • 내용 : 보행진동시 사용성능 향상을 위한 Dynamic Absorber 설치 및 진동저감

  • 설치 전 평가결과 :  보행진동 시험 결과 3.5gal로서 현장의 진동 제한치를 약 75% 초과하는 수준.

  • 대책적용 : 대상구간에 OA Floor Type Dynamic Absorber 4ea 적용으로 최대 53% 진동 저감함
